SDC大電流傳感器系列
更新時間：2020-12-29 20:54:04
產品說明 一．概述SDC系列直流大電流互感器利用霍爾直測方式檢測直流或脈動電流。具有測量******、穩定******、安裝方便、溫漂小、抗外磁...
產品說明
一．概述 SDC系列直流大電流互感器利用霍爾直測方式檢測直流或脈動電流。具有測量******、穩定******、安裝方便、溫漂小、抗外磁能力強、過載能力強等特點。廣泛應用于有色金屬冶煉、電解、電鍍、氯堿、碳素、整流等大電流應用領域。

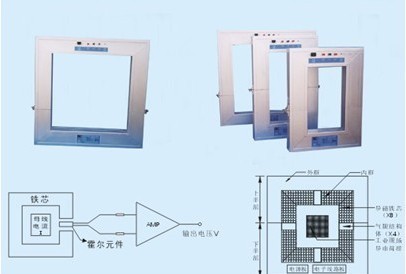

二．工作原理 導電母線穿過互感器鐵芯,被測母線電流I在鐵芯中產生與其成比例的磁場B，安裝在鐵芯氣隙中的霍爾元件檢測磁場B，輸出與磁場B成正比的霍爾電壓，將各霍爾元件輸出的霍爾電壓求和放大即為傳感器的輸出電壓V，V的量值****反映了被測母線電流I的量值。
三．技術參數：
測量范圍：4KA～400KA
精度：0.1%FS0.2%FS0.5%FS
輸出信號：5V(10V20mA4～20mA或按用戶要求)
位置影響誤差＜0.05%
重復裝卸誤差＜0.05%
外磁場影響：當外磁場不大于200高斯，外磁場對傳感器附加誤差小于0.05%
溫漂：＜50ppm/℃
工作條件：
環境溫度-20℃~+60℃
相對濕度＜85%RH
供電電源：AC220V±10%50Hz±2Hz
功耗：＜10VA(典型值)
