Q80交直電流探頭
更新時間：2021-09-15 17:05:13
電氣參數：規格型號Q80-200AQ80-300AQ80-500AQ80-800AQ80-1000AQ80-1200AQ80-1500A額定電流0~200A300A500A800A1000A1200A1500A線性范圍1.2...
簡介：
Q8041電流傳感器是應用霍爾效應原理的新一代電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種不規則波形的電流。
特性：
1．應用霍爾效應的開環（直測）電流傳感器；
2．符合ul94-v0標準的絕緣外殼；
3．原副邊回路電絕緣；
優勢：
******的性能／******比、方便檢測、穿孔方式、無插入損耗、抗干擾能力強、電流過載能力．
應用：
變頻調速系統、通訊電源、不間斷電源、開關電源、電焊機電源．
技術參數:
2.原邊額定有效值電流：ac或dc 0～2500a各檔
3.副邊輸出電流：dc0～20ma 或dc4～20ma
4.電源電壓（±5%）：±12vdc 或 ±15vdc（＋12vdc…＋24vdc）
5.絕緣耐壓（原副邊之間）：50hz，1分鐘，3kv
6.測量負載：250ω
7.電流消耗：30ma
8.測量總精度（25℃）：±1%
9.線性度：±1%
10.零點失調電流：0.20ma
11.溫度漂移（0～＋70℃）：0.20ma
12.響應時間：＜300ms
13.di／dt跟隨精度：100a／μs
14.頻帶寬度：30hz…3khz
15.環境操作溫度：－10℃～＋70℃
16.環境貯存溫度：－25℃～＋85℃

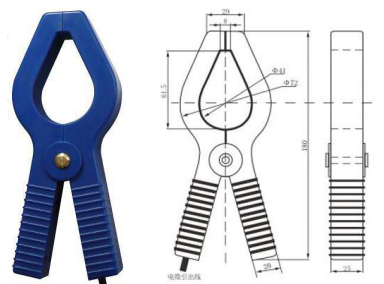

17.測量孔徑：φ41mm
